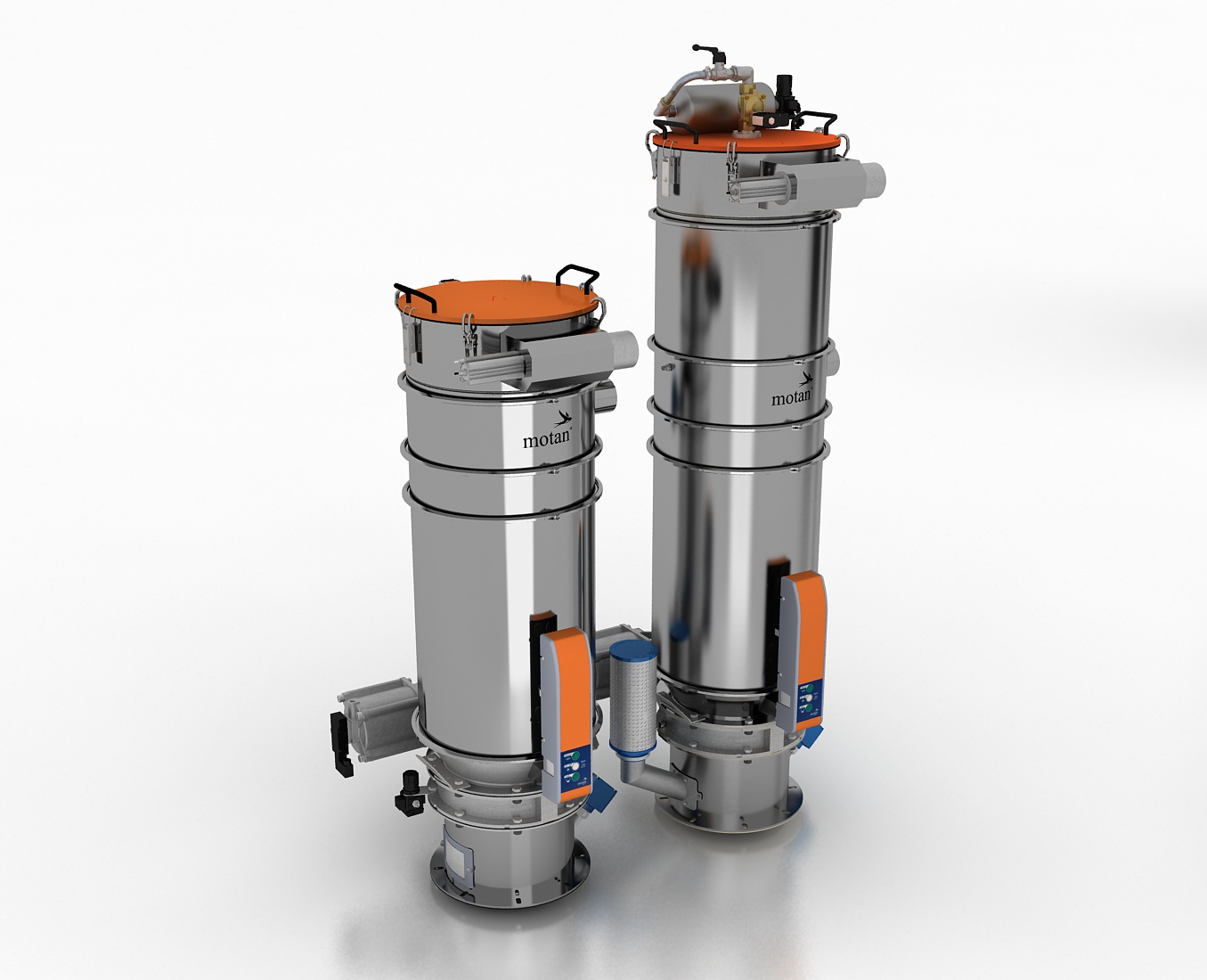

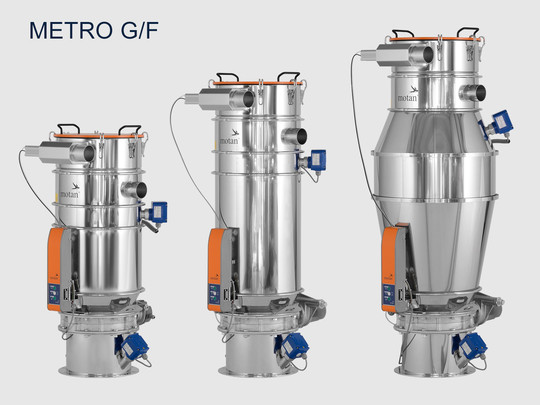

Система транспортировочных устройств METRO G/F/R

Большая производительность, полная универсальность и незначительные расходы по транспортировке материалов.аши загрузчики.

Для обеспечения высокой производительности до 6000 кг/ч используются транспортировочные устройства объемом 60, 100 или 150 литров. Система транспортировочных устройств является основным элементом любой централизованной системы транспортировки материалов. При этом каждая система подобрана с учетом ваших специальных требований, например, пропускная способность, тип и компоновка установки рассчитываются индивидуально. Наряду с различными размерами устройств, использование различных опций подачи, управления, воздуходувок и методов фильтрации позволяют создать оптимальную систему вашего оборудования. Благодаря централизации транспортировочной системы можно значительно уменьшить расходы.

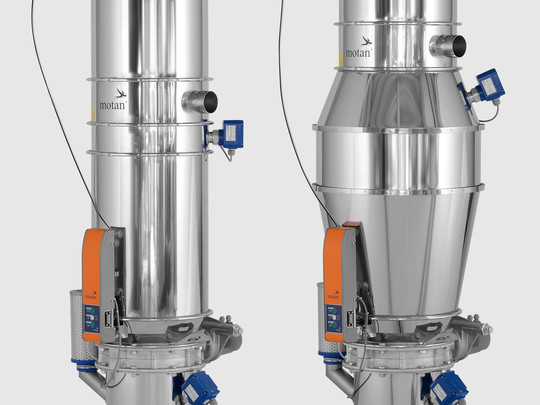

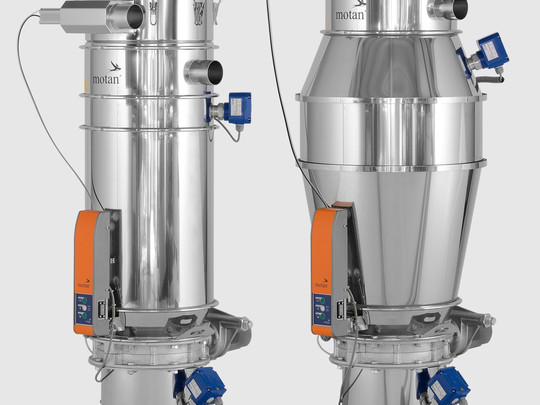

Модульная схема

Ничего лишнего — если изменяются условия вашего производства, вы можете изменить и свое транспортировочное оборудование.

Все транспортировочные устройства имеют модульную структуру и могут быть видоизменены в зависимости от производительности и устанавливаемых требований. Могут использоваться не только различные варианты объема подачи, но и различные опции системы фильтрации и разные размеры подачи/выхода материала, которые могут быть изменены в зависимости от производительности и длины линий подачи.

Нержавеющая сталь, электрохимически полированная

Не загрязняется и легко очищается.

Все транспортировочные устройства сконструированы по модульному принципу и изготовлены из электрохимически полированной нержавеющей стали. Благодаря высококачественной поверхности работа осуществляется без загрязнений, и легко выполняется чистка.

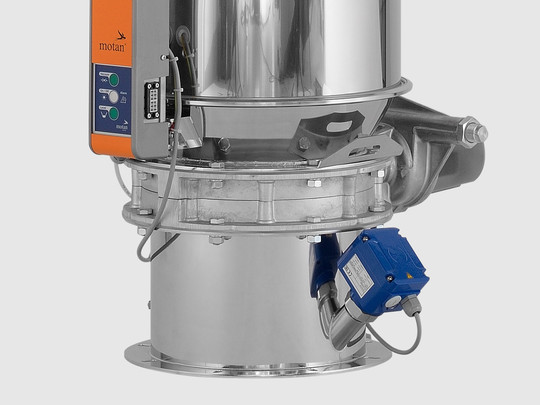

Выпускной клапан

Поворотный клапан большого диаметра для идеального выхода хлопьев и измельченного сырья.

Устройство METRO G/F/R предназначены для транспортировки гранулята, хлопьев и измельченного сырья.

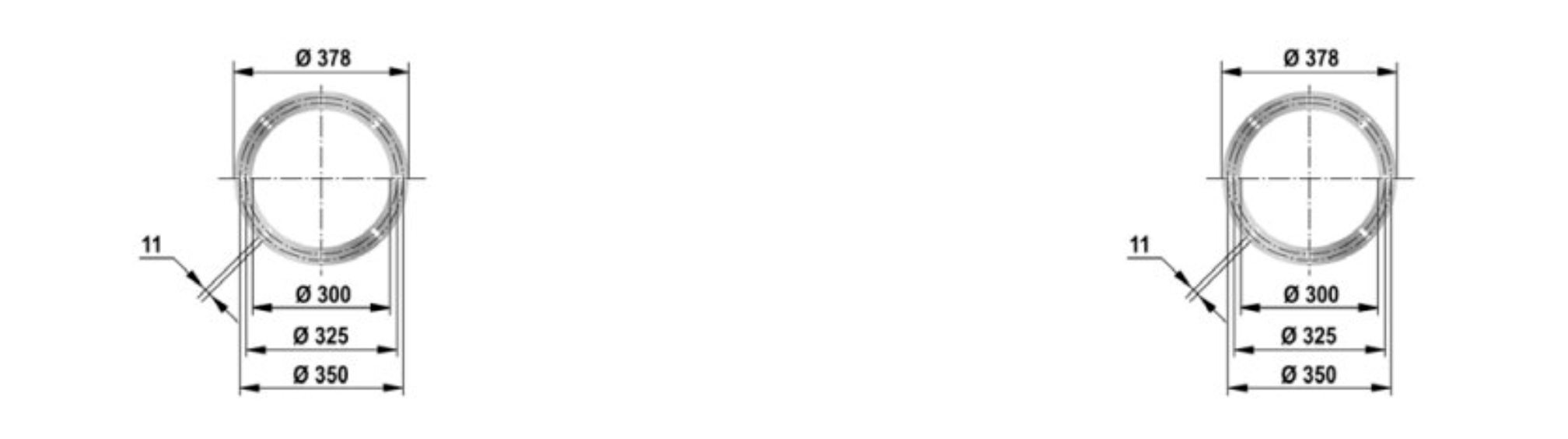

Используется пневматический поворотный клапан большого диаметра (Ø 300 мм), обеспечивающий надежный выход материала. Открытие и закрытие клапана предотвращает образование в резервуаре спаек материала.

Опциональное обеспыливание

Активное обеспыливание при выгрузке материала

При выгрузке материала из транспортировочного устройства METRO G/F/R происходит активное удаление пыли и ее перемещение к основному пылевому фильтру. Это достигается путем создания воздушного потока с помощью основного вакуумного насоса.

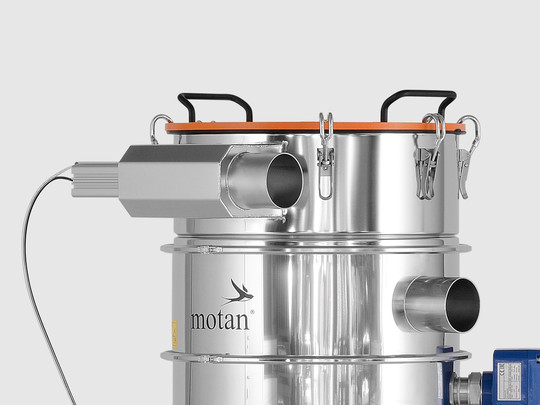

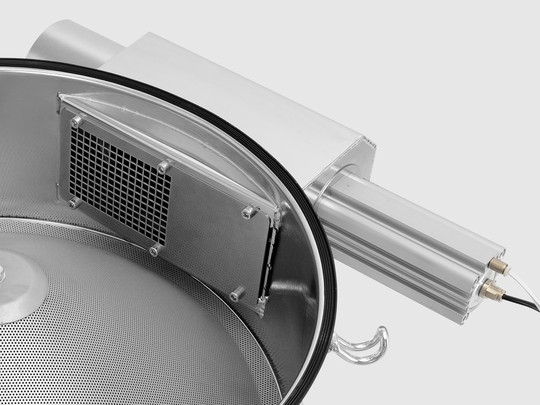

Вакуумный клапан

Несколько транспортировочных устройств могут быть подключены к одной воздуходувке.

Все транспортировочные устройства METRO G/F/R оснащены вакуумным клапаном. Клапан открывает вакуумную линию при подаче материала и герметично закрывает после прекращения подачи. При этом к одной воздуходувке может быть подключено несколько устройств.

METRO G/F/R — вакуумный клапан имплозионного типа

Обеспечивает непрерывную и стабильную подачу материала и снижает расходы на техническое обслуживание.

Хорошо зарекомендовавший себя вакуумный клапан подходит как для легкого, так и для высокого избыточного давления, а его мощный пневматический цилиндр является идеальным решением практически для всех вариантов применения. Могут использоваться уплотнения, не содержащие силикона, или высокотемпературные варианты. При использовании в чистых помещениях фильтр может быть установлен при минимальных затратах и без использования переходников.

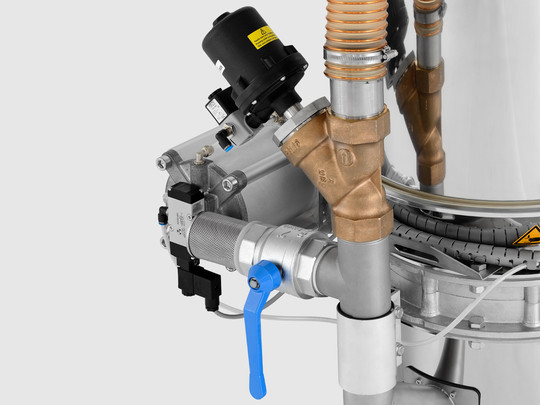

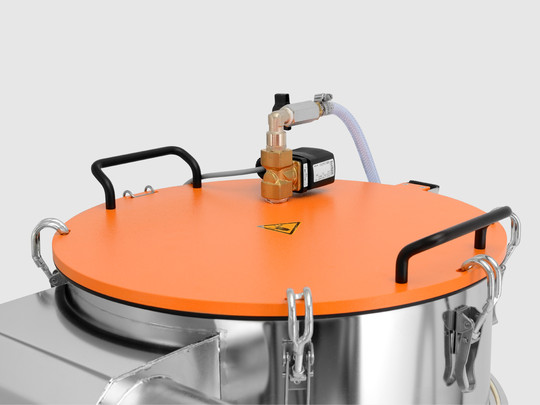

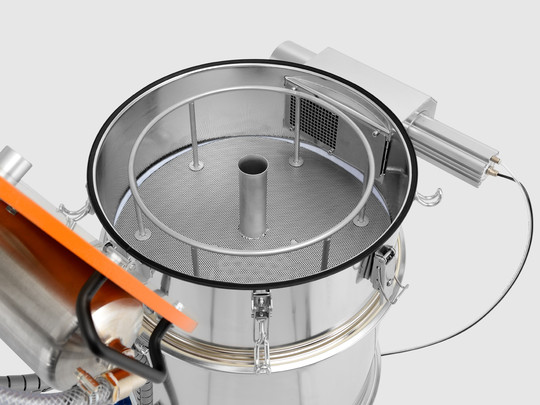

METRO G/F — опциональное фильтрование сжатого воздуха

Идеально подходит для пылеобразующих материалов.

Наряду с имплозионной очисткой, сетчатый фильтр может также автоматически очищаться сжатым воздухом после каждого цикла подачи.

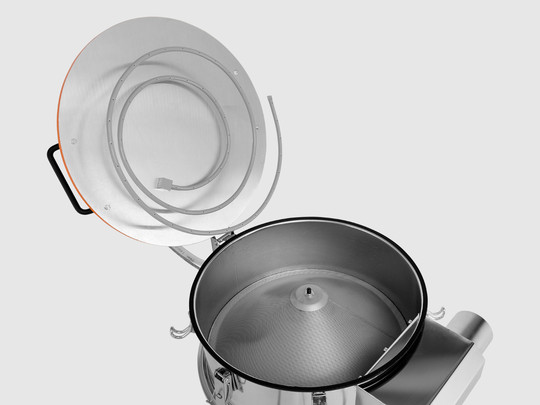

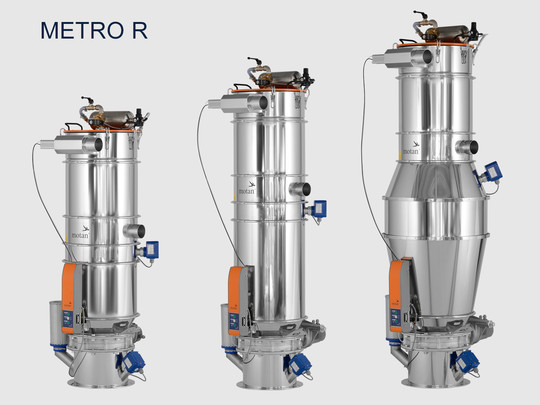

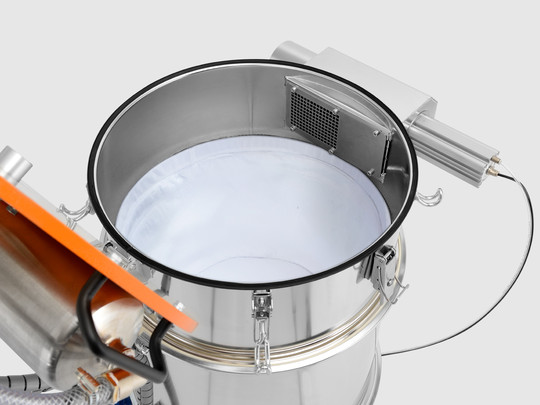

METRO R — специальный фильтр

Обеспечивает непрерывную и стабильную подачу материала и снижает расходы на техническое обслуживание.

В транспортировочном устройстве установлен крупный тканевый фильтр из ПТФЭ. Соотношение площади фильтра к потоку воздуха, а также тефлоновое мембранное покрытие фильтра обеспечивают оптимальное улавливание пыли.

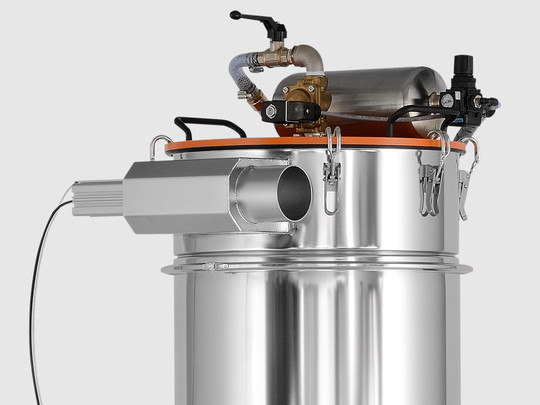

Пневмоаккумулятор с прямым подключением выпускных патрубков, встроенный в откидную крышку транспортировочного устройства, обеспечивает высокоэффективную очистку фильтра.

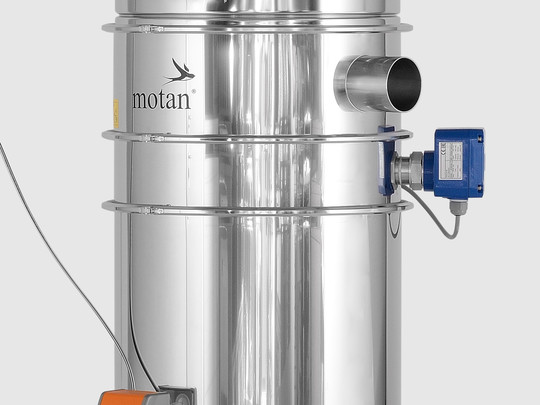

Требования к материалу — датчики

Надежность технологических процессов обеспечивается пылестойкими датчиками.

Под выпускным клапаном установлен поворотный регулятор для автоматического запуска цикла подачи, в том случае если уровень материала опускается ниже датчика.

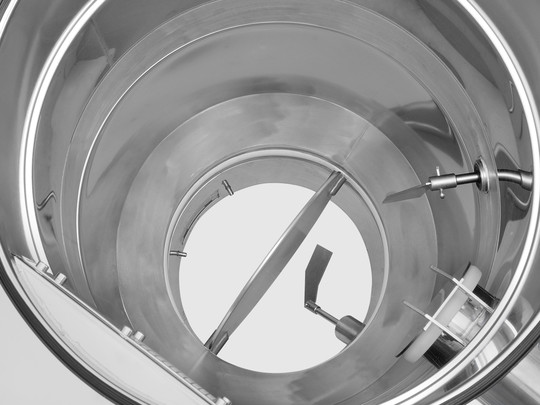

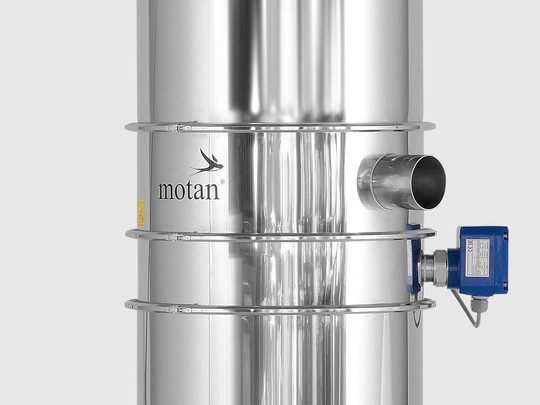

Датчик максимального уровня заполнения в каждом устройстве

Надежность технологического процесса — переполнение или недозаполнение транспортировочного устройства невозможны.

В транспортировочном устройстве установлен поворотный регулятор, автоматически останавливающий транспортировочный цикл при достижении максимального уровня.

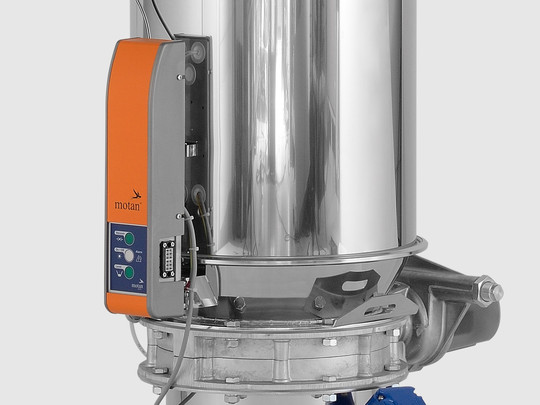

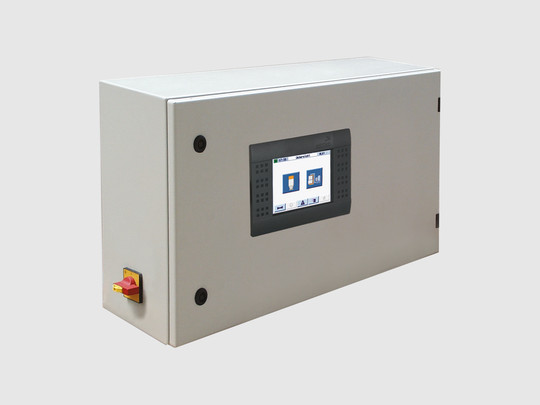

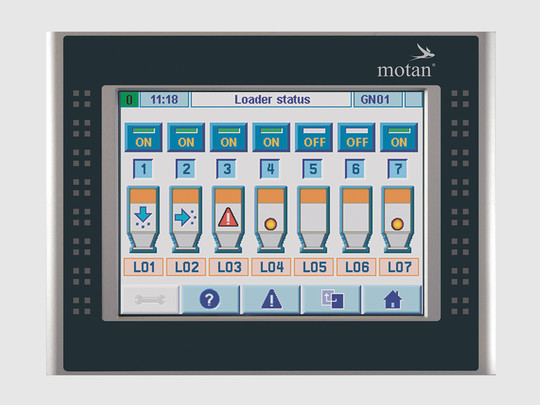

Блок управления транспортировкой

Простое и универсальное управление.

Все транспортировочные устройства METRO G/F/R оснащены блоками управления: самые современные устройства отображают состояние и сигналы тревоги, обладают функциями включения/выключения и иными функциями.

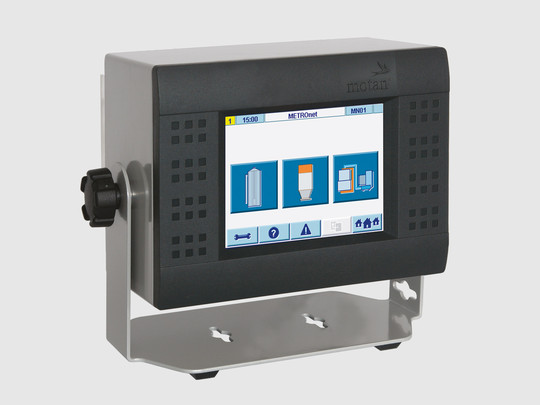

Контроллеры системы транспортировки

Инновационные контроллеры, изготовленные по последнему слову техники, с открытой сетью на базе протокола Ethernet

Для управления транспортировочными устройствами METRO G/F/R в рамках программы Industrie 4.0 были разработаны различные решения, позволяющие объединить в сеть периферийные устройства.

Контроллеры METROnet AE и AN: идеальный сетевой системный инструментарий для комплексных транспортировочных систем с ПЛК с различным ПО или установленным Siemens S7 с веб-панелью и децентрализованными узлами шины CAN для подключения периферийных устройств.

Все контроллеры METROnet полностью интегрированы в платформу CONTROLnet и могут быть связаны с другими контроллерами посредством интерфейса Ethernet.
