Управление и регулирование подачи

›

CONTROLnet

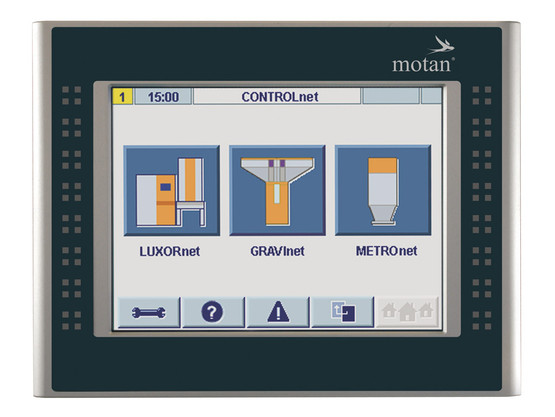

CONTROLnet является интегрированной концепцией управления для обслуживания, контроля и управления всеми этапами подготовки сырья к переработке. Эта система предоставляет вам совершенно новые возможности в управлении установками и помогает вам выполнять постоянно растущие требования к качеству изделий и эффективности расходов.

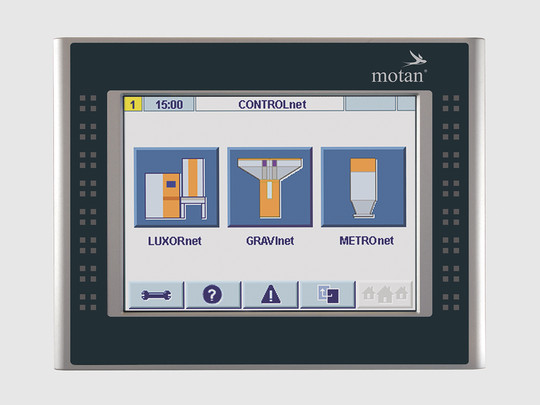

Системы управления LUXORnet, VOLUnet, GRAVInet и METROnet для сушки, смешивания, подачи и хранения могут эксплуатироваться как индивидуальные системы управления или в комплексе как интегрированные сетевые решения. Все системы управления можно простым способом обслуживать при помощи ВЕБ-панели фирмы motan с цветным графическим дисплеем с сенсорным экраном. При необходимости, можно подключить системы управления к центральной компьютерной системе LINKnet 3.0 фирмы motan.

Описание

Задать вопрос

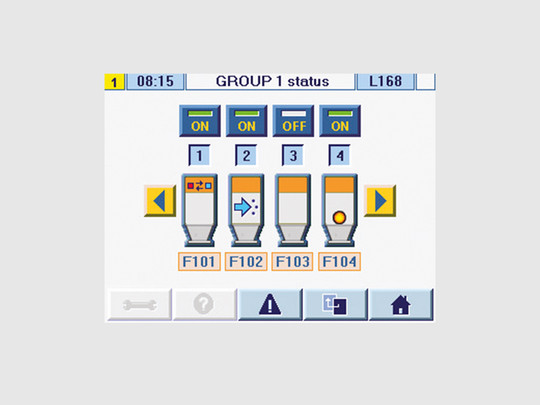

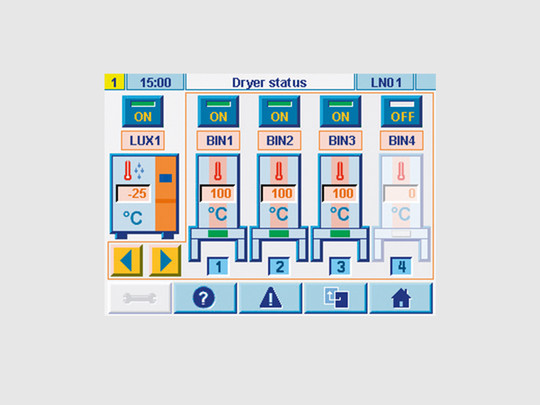

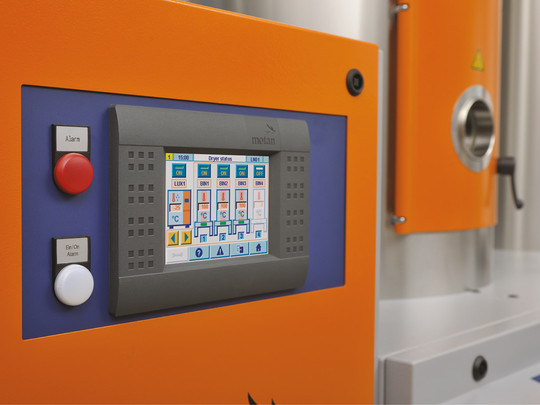

LUXORnet управляет максимально 16 сушильными бункерами и предоставляет ряд модульных пакетов управления подачей материала. Интегрированное управление подачей охватывает все загрузчики на бункерах, а также до 24 машинных загрузчиков, две вакуумные станции и резервный насос. Дополнительными стандартными функциями являются продувка с предварительным выбором материала, подача сухим воздухом и аварийное соединение между двумя линиями подачи материала.

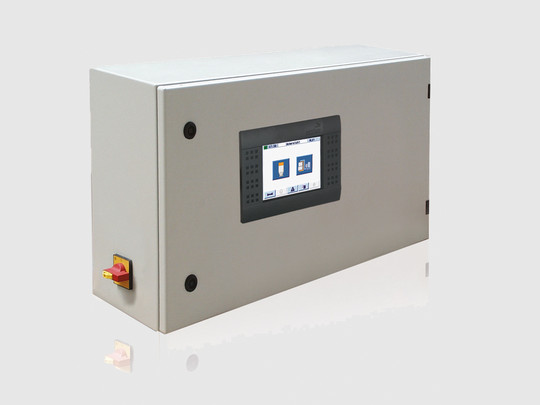

Управляет одной сушилкой, до 16 сушильными бункерами и максимально 40 загрузчиками
Микроконтроллер с технологией CoDeSys и технологией CAN-Bus или система управления SPS с технологией Siemens S7
Интуитивное обслуживание через локальный цветной графический дисплей с сенсорным экраном или ВЕБ-панель в виде дистанционного управления

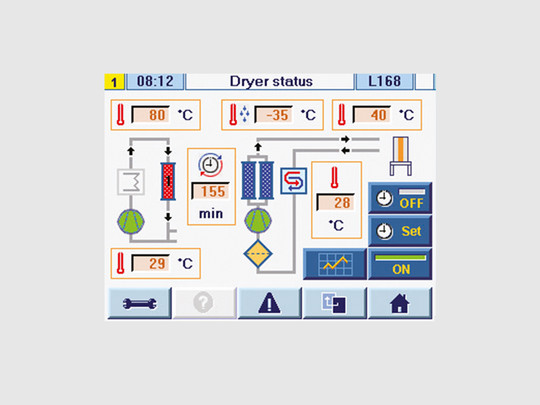

DryingOrganizer для контроля сушки материала обеспечивает дополнительную надежность
Регулирование количества воздуха ETA plus® – для поддержания требуемого количества сухого воздуха

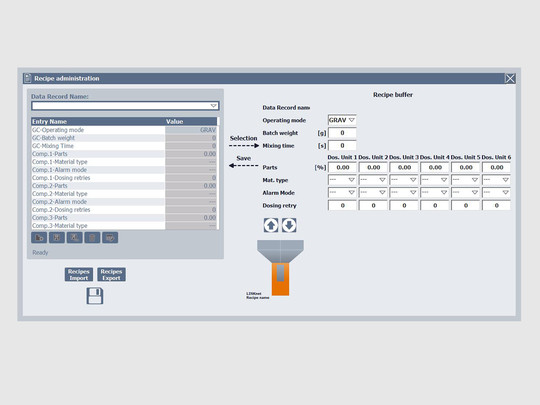

Редактирование рецептов
Свободно программируемый недельный таймер
Графики трендов и отчеты для документирования процесса
Средства для техобслуживания и диагностики, как, например, счетчик рабочих часов и счетчик интервалов обслуживания, а также сообщения о статусе
Дополнительно: регенерация, управляемая в зависимости от точки росы; регулируемый охладитель воздуха процесса
Возможна полная интеграция через интерфейс Ethernet в систему CONTROLnet

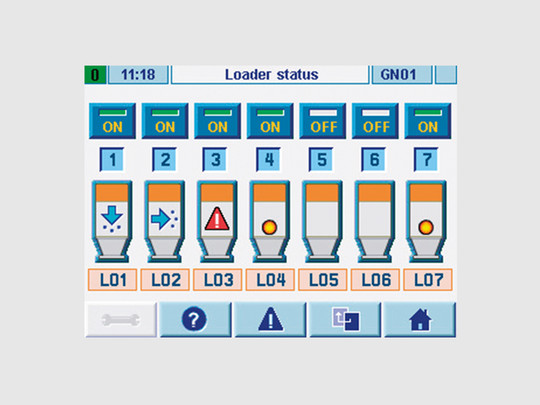

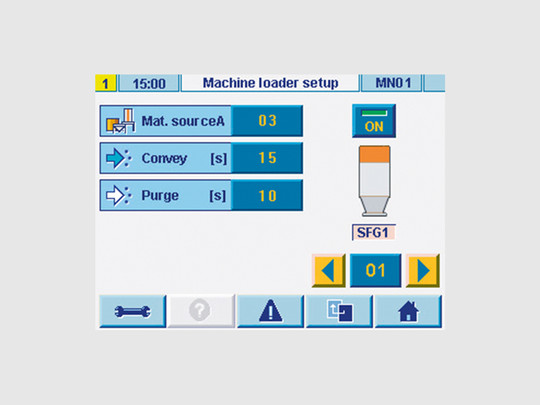

Осуществляет управление как однокомпонентными, так и двухкомпонентными загрузчиками (макс. 24 однокомпонентных загрузчика)
До четырех приемных коробок с продувкой
Две вакуумные станции
Встроенный микроконтроллер для управления и обслуживания с помощью встроенного порта для подключения сети

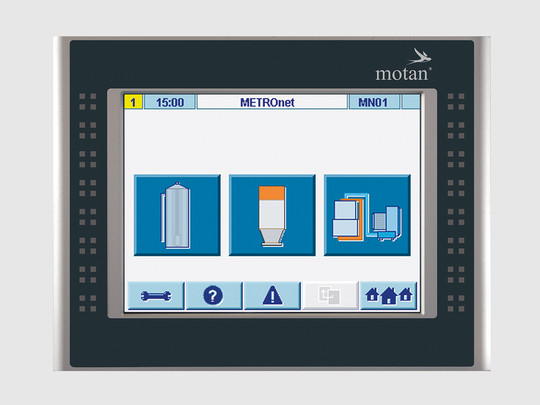

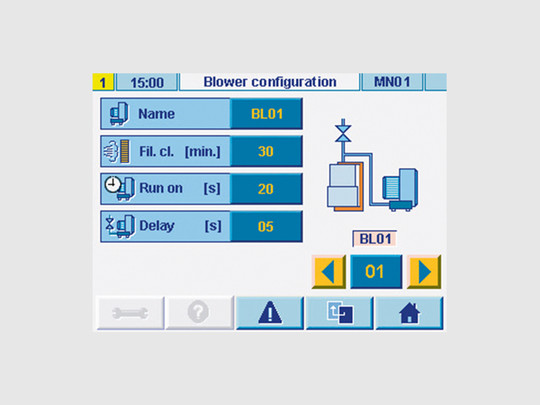

Управление подачей для поддержания всех аспектов логистики материалов:

До 99 однокомпонентных или двухкомпонентных загрузчиков
Интеграция в систему управления пропорциональных клапанов и приемных коробок с продувкой и подачей сухим воздухом
Выбор материала с помощью простых распределительных столов с ручным переключением до полностью автоматических систем распределения материала METROLINK
Общее использование распределительных станций несколькими линиями подачи
До 8 линий подачи (вакуумных станций)
Резервный компрессор с автоматически переключающимися клапанами

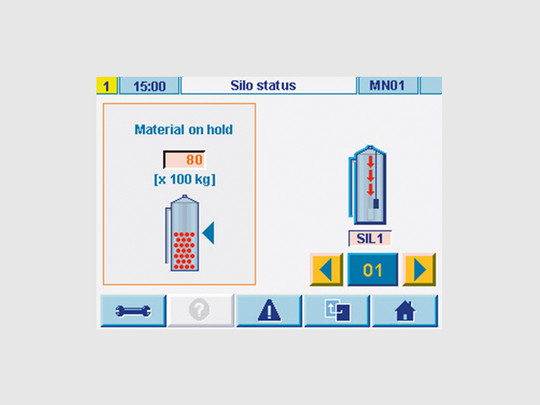

Контроль и управление силосами и резервуарами для хранения запасов материала
Микроконтроллер с технологией CoDeSys и CAN-Bus или технологией Siemens S7
Обслуживание через ВЕБ-панель
Полная адаптация под потребности клиента

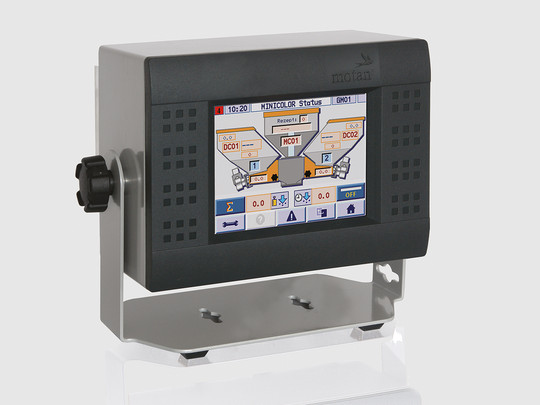

Системе управления VOLUnet MC присуща инновационная, открытая сетевая архитектура. Цветной дисплей с сенсорным экраном позволяет осуществлять интуитивно понятное, простое и, следовательно, быстрое и безопасное управление. Он оснащен обширными вспомогательными средствами и предлагает управление ходом операций и ведения процесса, управление рецептами, функции отчета для исполнения контроля качества и, кроме того, дополнительные сервисные функции, а также графики с параметрами процесса.

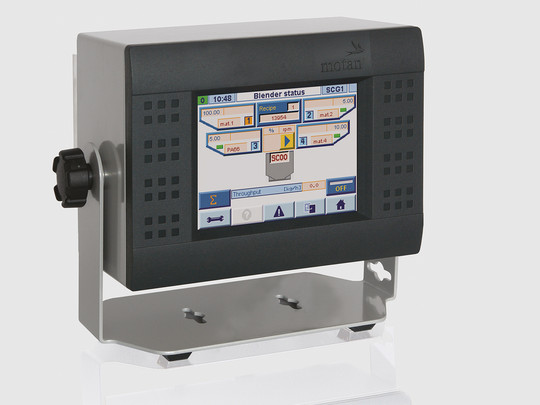

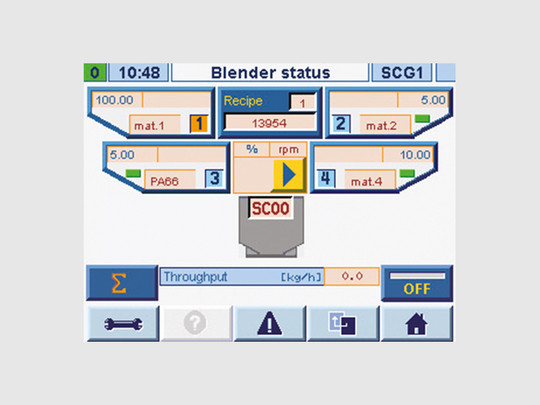

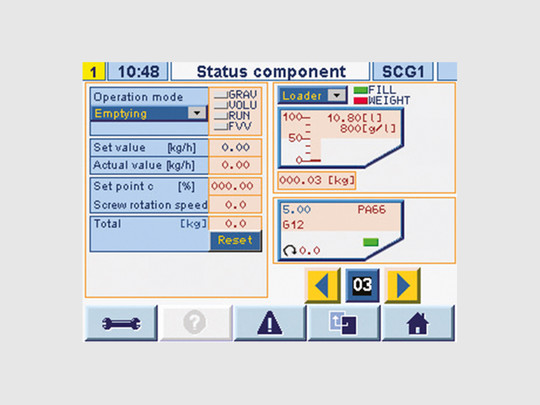

VOLUnet SC управляет и контролирует устройство SPECTROCOLOR V, работающее максимально с шестью компонентами материала. Опционально интегрируемое управление подачей системы VOLUnet SC управляет максимум семью загрузчиками плюс вакуумным насосом с фильтром для системы подачи. Загрузчики могут подавать материал как на машины и другие устройства, так и на сам SPECTROCOLOR V.

Меню оболочки обслуживания на цветном графическом дисплее с сенсорным экраном и визуальным контролем для легкого управления
Совместимо с Ethernet, поэтому более легкое объединение в сеть со всеми система управлениями CONTROLnet фирмы motan
Сохранение до 50 рецептов
Сохранение рецептов и смена дозирования
Дополнительно: управление подачей для семи загрузчиков и двух вакуумных станций или, в качестве альтернативы, для одного вакуумного насоса и одного резервного насоса. Возможны другие опции благодаря межпроцессной коммуникации.

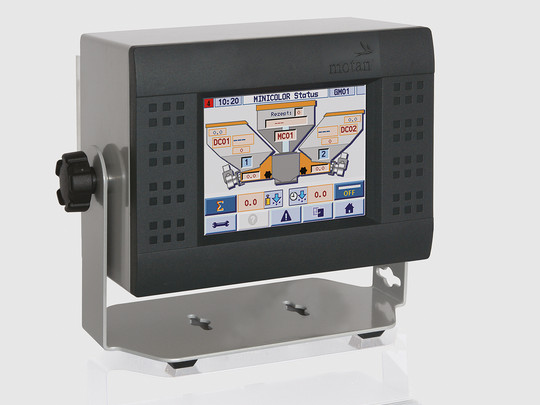

Системе управления GRAVInet MC присуща инновационная, открытая сетевая архитектура. Современный цветной дисплей с сенсорным экраном позволяет осуществлять интуитивно понятное, простое и, следовательно, быстрое и безопасное управление. Он оснащен обширными вспомогательными средствами и предлагает управление ходом операций и ведения процесса, управление рецептами, функции отчета для исполнения контроля качества, дополнительные сервисные функции, а также графики с параметрами процесса.

Беспотенциальный выход аварийного сигнала и внешний сигнальный вход (внешний контакт) для цикла дозирования
Возможно сохранение до 50 рецептов
Детальная функция отчета через Ethernet
Автоматическая регулировка дозирования суперконцентрата в зависимости от доли дробленого материала
Устройство с двумя дозирующими модулями позволяет быструю смену краски

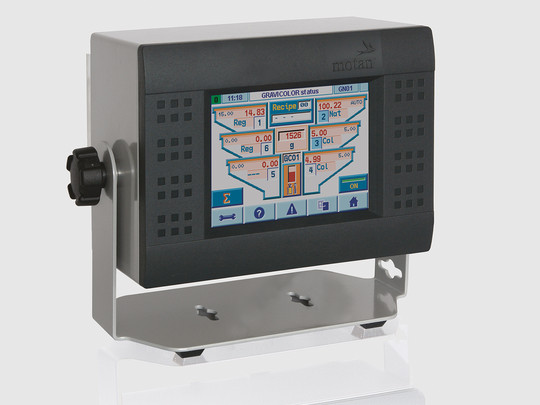

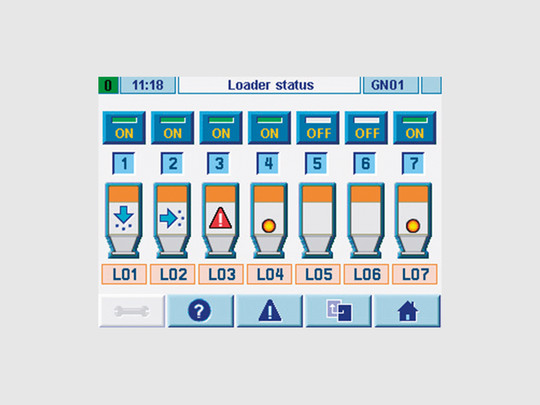

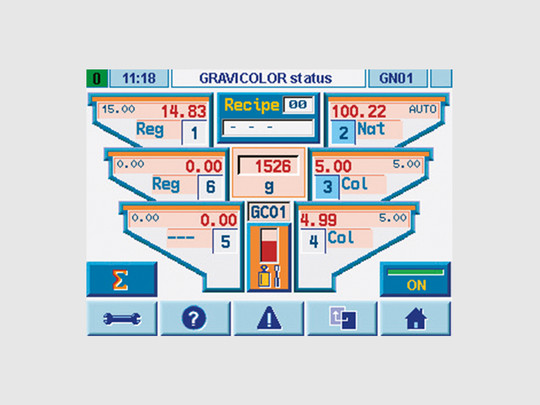

GRAVInet GC управляет и контролирует устройство GRAVICOLOR, работающее максимально с шестью компонентами материала. Опционально интегрируемое управление подачей системы GRAVInet GC управляет максимум семью загрузчиками плюс вакуумным насосом с фильтром для системы подачи. Загрузчики могут подавать материал как на машины и другие устройства, так и на сам GRAVICOLOR. Благодаря GRAVInet при несложных случаях применения отдельное управление подачей не требуется. Более сложными системами можно центрально управлять путем объединения в сеть нескольких систем управления GRAVInet посредством подключения к Ethernet. Это означает межпроцессную коммуникацию, оптимизацию производительности и снижение расходов.

Интуитивное обслуживание через локальный цветной графический дисплей с сенсорным экраном или ВЕБ-панель
Архитектура «Embedded-Micro-Controller» для обслуживания и управления с встроенным подключением к сети
Полный контроль процесса с помощью ПО IntelliBlend – самая высокая точность соблюдения рецептур за счет самооптимизации и автоматической калибровки материала
Менеджмент вибраций для использования, например, на работающих с большими скоростями термопластавтоматах
Редактирование рецептов
Расширенные функции протокола сообщений на локальном уровне и на системах управления верхнего уровня

Системе управления GRAVInet SC присуща инновационная, открытая сетевая архитектура на основе Ethernet. Кроме того, он обеспечивает оптимальные характеристики регулирования при скачкообразных изменениях заданной величины и при режиме управления рампы благодаря оптимизированной настройки регулятора и функций фильтра. Современный цветной дисплей с сенсорным LCD-TFT-экраном обеспечивает интуитивно понятное, простое и, следовательно, быстрое и безопасное обслуживание.

SPECTROCOLOR G может эксплуатироваться как в качестве индивидуальной станции для системы моноэкструзии, так и как часть системы ко-экструзии, объединенной в сеть через Ethernet CONTROLnet. Разумеется, это устройство как часть нашего «менеджмента материалов» („materials management“), охватывающего все системы, превосходно вписывается в широкий ассортимент изделий, которые могут визуализироваться и обслуживаться системой управления.

GRAVInet SC оснащен обширными вспомогательными средствами для управления ходом операций и ведения процесса, а также для управления рецептурой. Данная система управления предлагает функции отчета для исполнения контроля качества и дополнительные сервисные функции, а также графики с данными процесса.

Привязка системы регулирования экструдер/расход в режиме Slave, с помощью цифровой функции деблокирования и/или аналогового сигнала заданной величины
Привязка к системам автоматизации верхнего уровня (SCADA), например, к системам управления экструдерами, через Ethernet или OPC-сервер

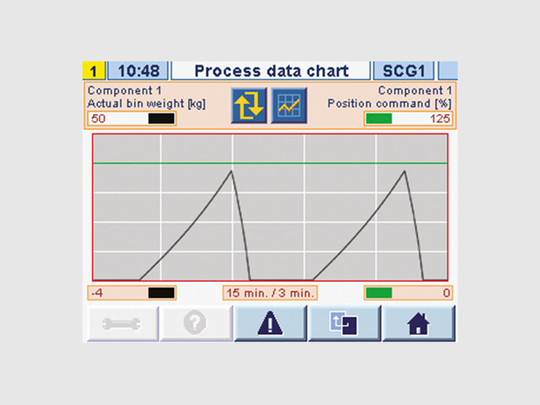

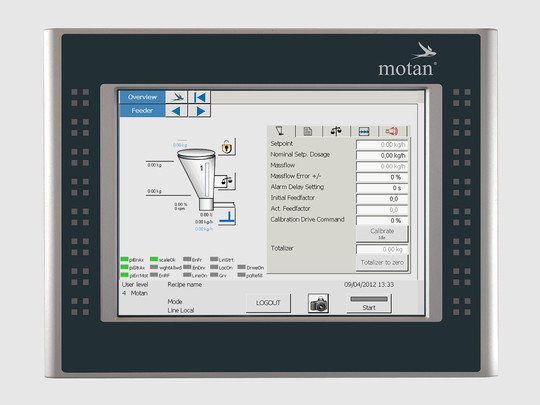

Диаграмма данных процесса (расход-задание, расход-факт, исполнительный импульс дозирующего привода, коэффициент дозирования и фактический вес бункера) для каждого дозирующего модуля и для всей дозирующей станции обеспечивает контроль за процессом (контроль стабильности, диагностика раннего распознавания прерывания процесса, более высокая надежность процесса) в конфигурируемых временных окнах от 5 минут до макс. 8 часов
Ассистент инсталляции (Wizard) для интуитивной конфигурации устройства SPECTROCOLOR G

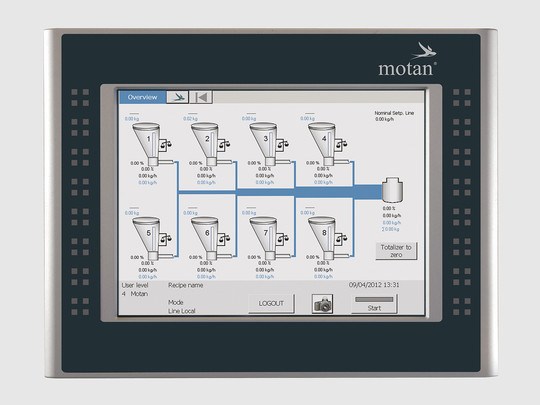

Система управления GRAVInet GP может управлять станцией синхронного дозирования и смешивания, использующей максимально восемь дозирующих модулей и относящихся к ним заслонок для дополнительных загрузок/поворотных клапанов. Система управления предоставляет удобное в использовании обслуживание через цветной дисплей 12,1“ с сенсорным экраном TFT.

GRAVInet GP имеет многообразные функции для обслуживания и управления процессом, управления рецептурами, создания отчетов по обеспечению качества, а также расширенные функции обслуживания и диаграммы тренда. Управляемые станции дозирования и смешивания могут обслуживаться по отдельности или вместе на одной линии. Имеется также система управления для обслуживания нескольких линий.

Управление с помощью меню предусмотрено для интуитивного обслуживания. Сообщения и сигналы отображаются как обычный текст. Существует также возможность выбора языка онлайн. Благодаря динамическому, графическому визуальному отображению в режиме действительного времени можно контролировать и изменять самые важные параметры процесса.

Управление с помощью меню
Сообщения и сигналы в виде обычного текста
Многоуровневая защита паролем
Управление рецептурами
Управление дозирующими модулями по - отдельности или в линии
Протокол событий и тревог
Возможно управление несколькими линиями

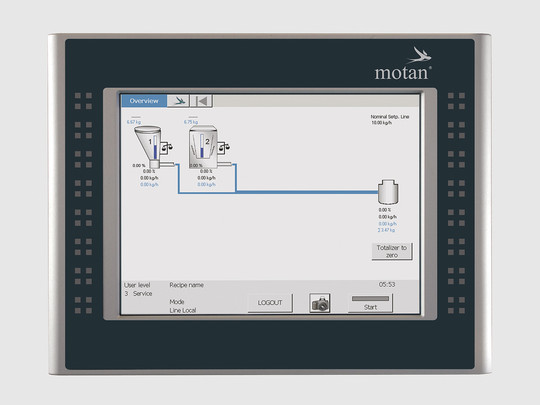

Графическое визуальное отображение параметров процесса и конфигурации оборудования
Функция сигнала тревоги при остановке линии
Функция ведущего/основного компонента
Автоматическая калибровка
Сохранение копий экранов (Screenshot), сигналов тревог, рецептур и прочего на любом по выбору носителе (например, USB-накопителе)
Удалённое обслуживание и/или обновление программного обеспечения при помощи
виртуальной сетевой вычислительной системы (VNC) для Modbus/TCP и интерфейс для Profibus DP

Управление с помощью меню
Сообщения и сигналы в виде обычного текста
Многоуровневая защита паролем
Управление рецептурами
Управление дозирующими модулями по-отдельности или в линии
Протокол событий и тревог
Возможно управление несколькими линиями
Графическое визуальное отображение параметров процесса и конфигурации оборудования
Функция сигнала тревоги при остановке линии
Функция ведущего/основного компонента
Автоматическая калибровка
Сохранение копий экранов (Screenshot), сигналов тревог, рецептур и прочего на любом по выбору носителе (например, USB-накопителе)
Удалённое обслуживание и/или обновление программного обеспечения при помощи виртуальной сетевой вычислительной системы (VNC)
для Modbus/TCP и интерфейса для Profibus DP

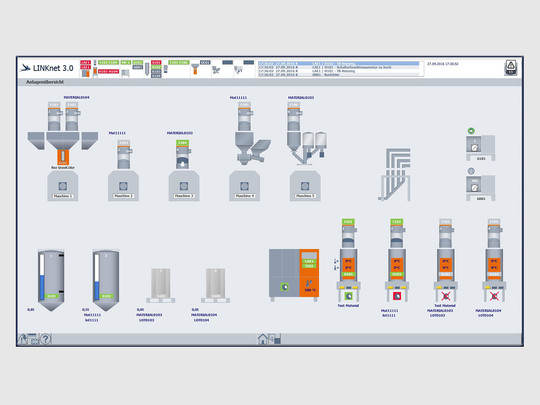

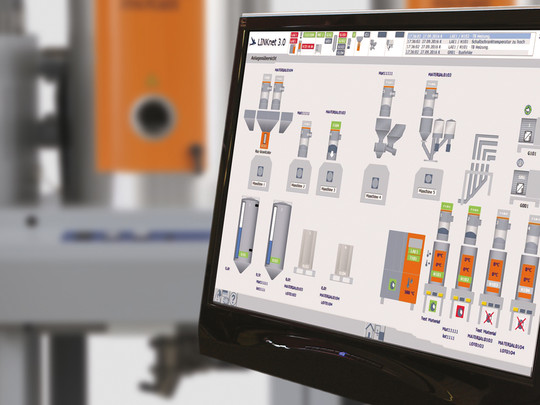

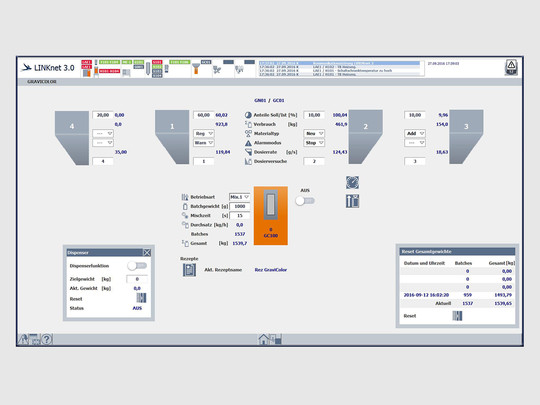

Управление любым количеством устройств
Удобный графический интерфейс пользователя
Обзор всех основных параметров
Различные уровни управления
Обзор всех текущих и архивных аварийных сообщений
Визуализация установки – для лучшей визуальной ориентации каждой записи установки может быть присвоено соответствующее изображение
Дальнейшая обработка данных в других программах с помощью интерфейса для экспорта данных
Простая адаптация при расширении установки
Высокая эксплуатационная надежность благодаря проверке достоверности и диалогу предупреждений
