integrat direct

Модульный контроль потока
воды до 95 °C

Система integrat direct представляет собой инновационную технологию компании gwk для охлаждения, многоконтурного
управления температурой и отслеживания температурного режима при переработке пластмасс. При разработке integrat direct целью являлась разработка управления температурным режимом, которое было бы безопасным, продуктивным, надёжным
и простым. Были учтены преимущества традиционного распределения воды, импульсных охлаждающих систем и
постоянно действующих термостатирующих устройств для того, чтобы устранить недостатки каждой из этих систем.
integrat direct – это процесс, заменивший традиционные водопроводы, ранее подключаемые к каждой инжекционной
машине.

Описание

Тех. характеристики

Задать вопрос

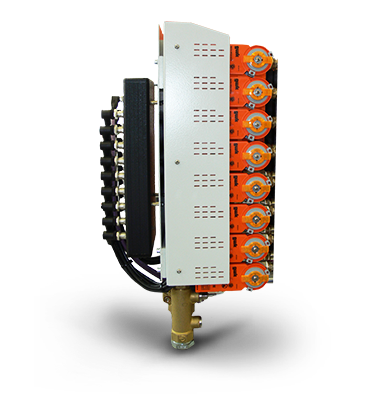

integrat direct R

В зависимости от разницы температур или количества воды определяемой регулирующей установкой, integrat direct R автоматически регулирует водный поток для каждого контура пресс-форм.

Энергоёмкий температурный контроль

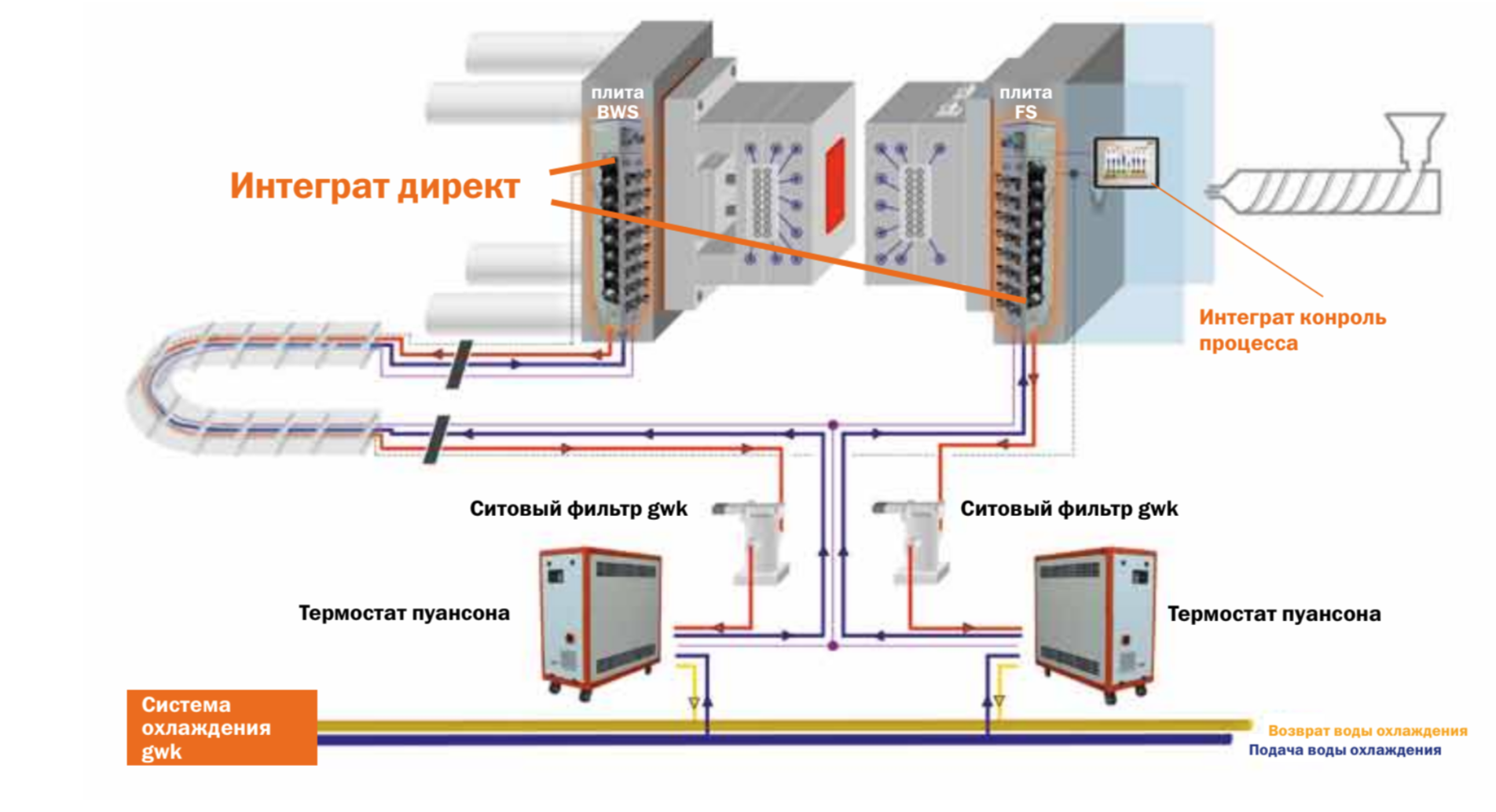

 Обычно система integrat direct R устанавливается не на каркасе машины, а рядом с пресс-формой, на плитах смыкания ТПА. Таким образом, упрощается сложная установка обычных систем и снижается до минимума потеря давления в температурном контуре. Поток и температура измеряются на центральном подключении воды. Каждый регулировочный контур оснащён расходомером, датчиком температуры на выходе, а также постоянным регулировочным клапаном, который автоматически устанавливает нужное количество воды в соответствии с параметрами процесса.
Модульная структура клапанных блоков позволяет различные конфигурации, что делает возможным распределение температуры на различных температурных уровнях в зависимости от количества
подключенных термостатов.
Диапазон регулирования находится между 1 – 15 л/мин. Этим обеспечивается не только высокая турбулентность и хорошая
теплоотдача для большего количества рассеиваемого тепла, но также регулировка небольшого количества тепла. Это было слабым местом в классических системах.
Уровень производительности охлаждения на 1 канал составляет 14 кВт, что означает, вместе с эффективным прямым охлаждением, высокое качество охлаждения. Система рассчитана на температуры до 95° С, высокотемпературная модель - до 120° С.

Преимущества

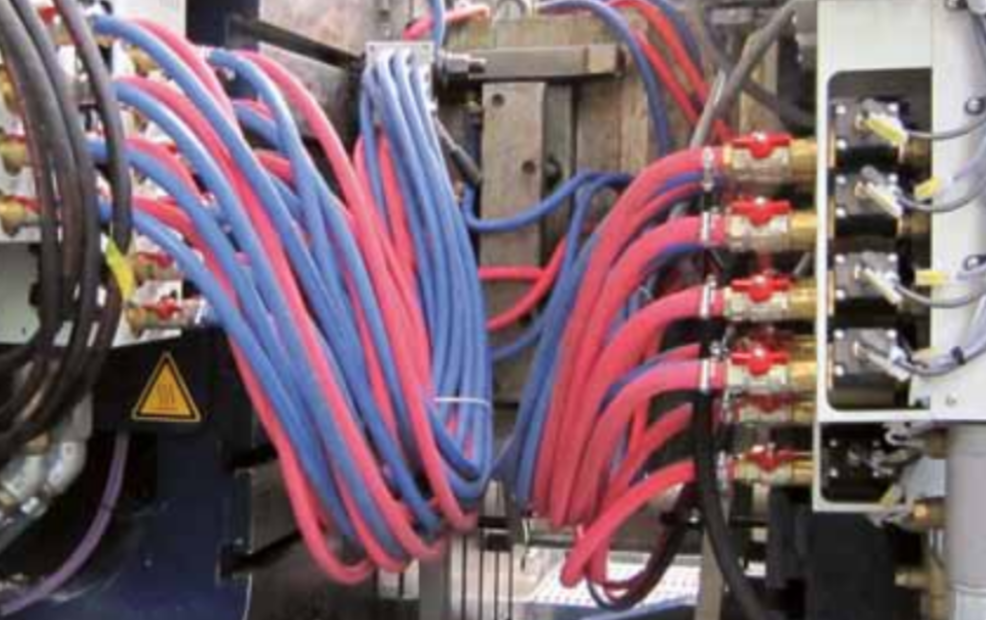

Специально разработанная альтернатива традиционным распределителям воды охлаждения
• Индивидуальный замкнутый контроль потока в каждом контуре
• Оптимальный контроль процесса путём выставления значений, регулировок и постоянного мониторинга температуры возвратной воды и потока
• Экономия энергии до 70 %
• Простое логичное управление на сенсорном экране
• Возможность полного интегрирования в ТПА рядом с пресс-формой

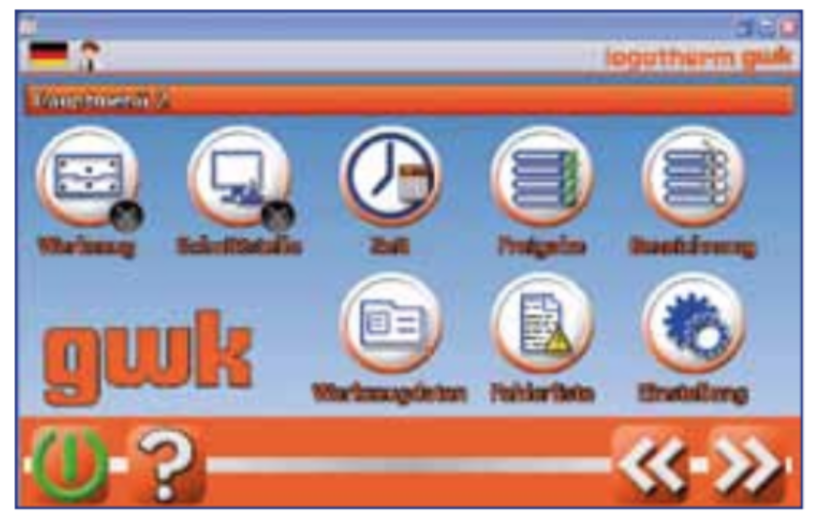

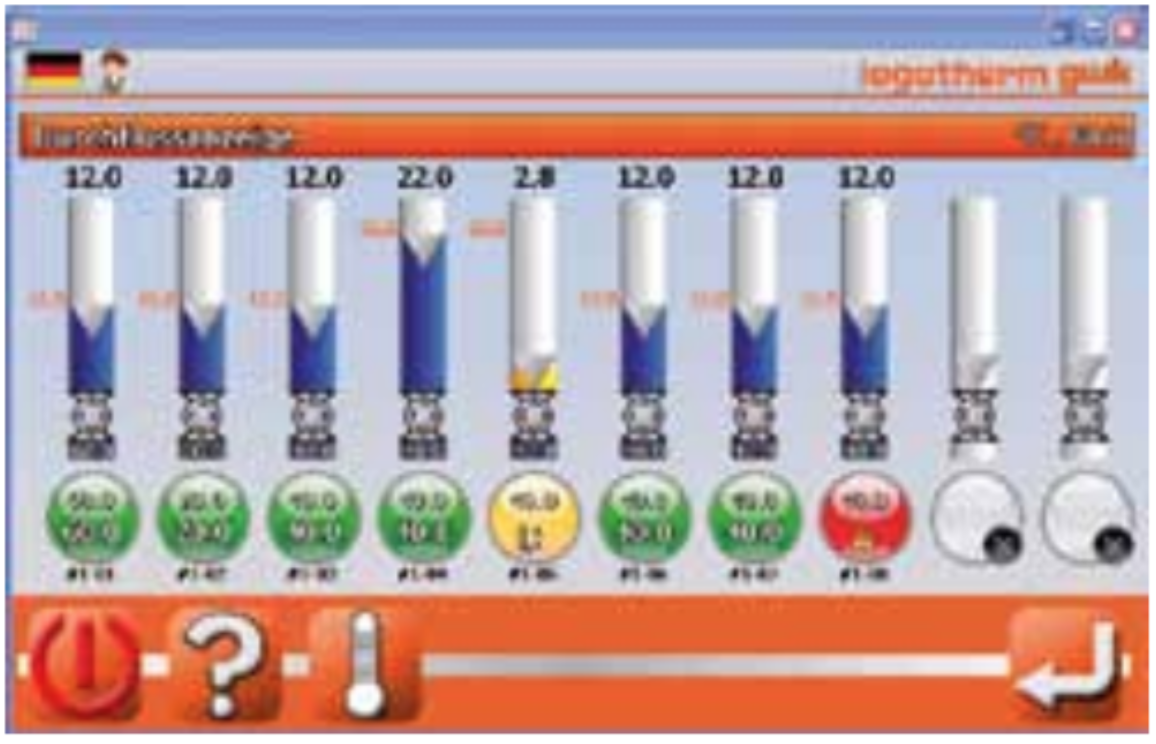

Сенсорный пульт управления

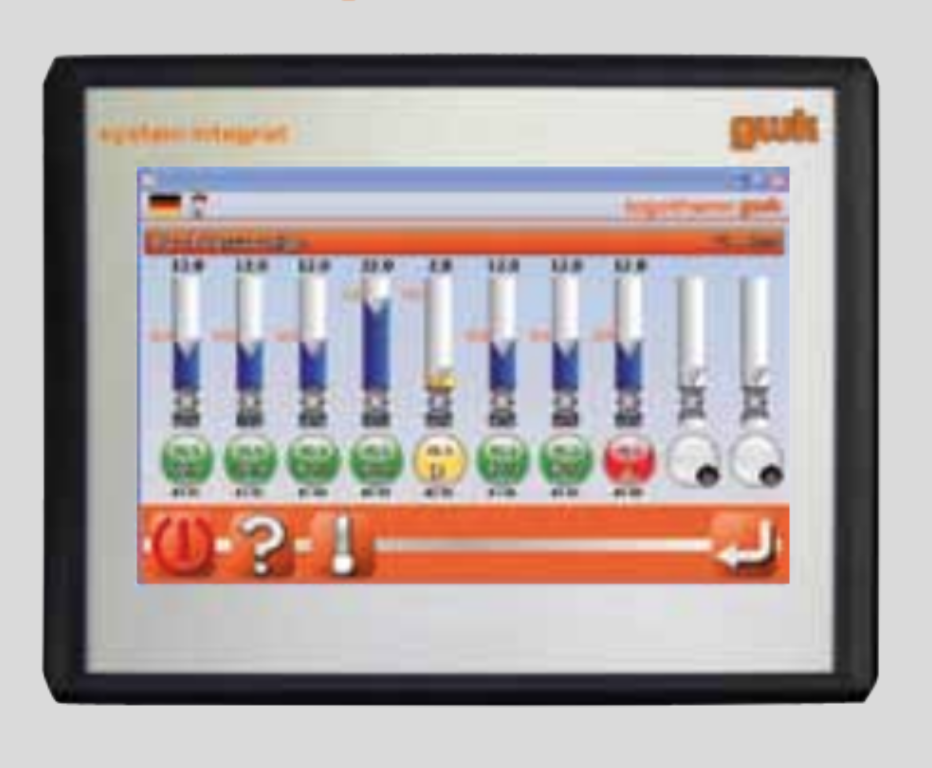

Все важные рабочие параметры могут быть вызваны с сенсорного пульта управления. Рабочий управляемый интерфейс соответствует каждому оператору. Все установки и реальные параметры ясно показываются для всех контуров на центральном цветном дисплее, который может быть также установлен рядом с оператором и отдельно от регулировок на ТПА.

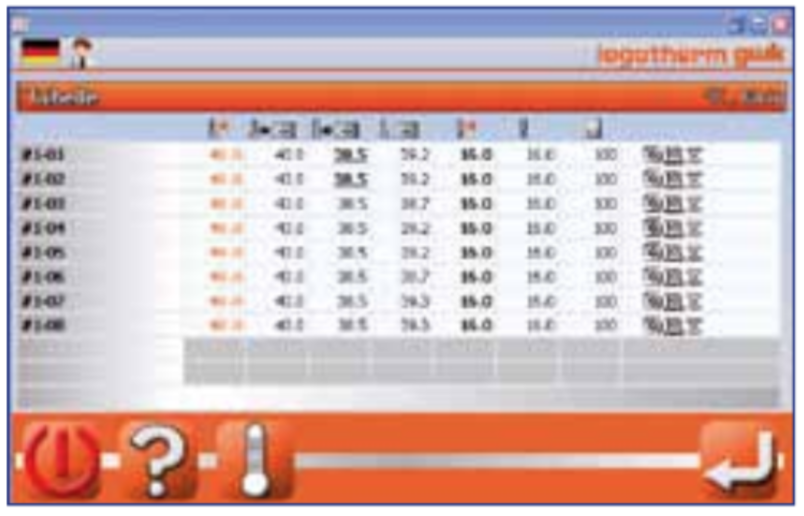

 Для отслеживания процесса наиболее важные рабочие параметры выводятся в виде упорядоченных таблиц и графиков. Текущее состояние понятно сразу же. Все установки могут быть сохранены в центральной системе управления и использованы при повторной эксплуатации пресс-формы.

Функция проверки пресс-формы отдельно выводит ошибки установки, включая подключение шлангов и фитингов до начала производства, а функция помощи делает простыми распознавание, корректировку и решение любых проблем. Функция помощи в соответствующем контексте позволяет легко распознавать и устранять неполадки в работе.

При помощи интерфейсов система integrat direct постоянно связана с центральным компьютером и органами управления ТПА. Пульт управления обычно устанавливается в непосредственной близости от органов управления ТПА. Возможен вариант полного интегрирования системы в ТПА.

Простота

Основной функциональный элемент – сенсорный цветной пульт для управления всеми основными функциями. Все параметры выводятся в виде таблиц и графиков.

Безопасность

Термостатирование пресс-формы обуславливает важные параметры
производимых деталей, таких как механическая прочность, качество поверхности, точность размеров и усадка. Постоянное отслеживание потока системой integrat direct делает процесс безопасным.

Репродуцивность

Встроенный integrat direct R регулирует поток в каждом контуре охлаждения индивидуально. Запись, отслеживание и сохранение данных обеспечивают качество процесса, даже после замены пресс-формы.

Энергоёмкость

Функциональный принцип integrat direct позволяют точно и индивидуально регулировать количество воды для нагрева в каждом сегменте пресс-формы. Результатом является значительное снижение количества воды, что в свою очередь снижает стоимость энергии до 70 %, даже при увеличении объёма производства.

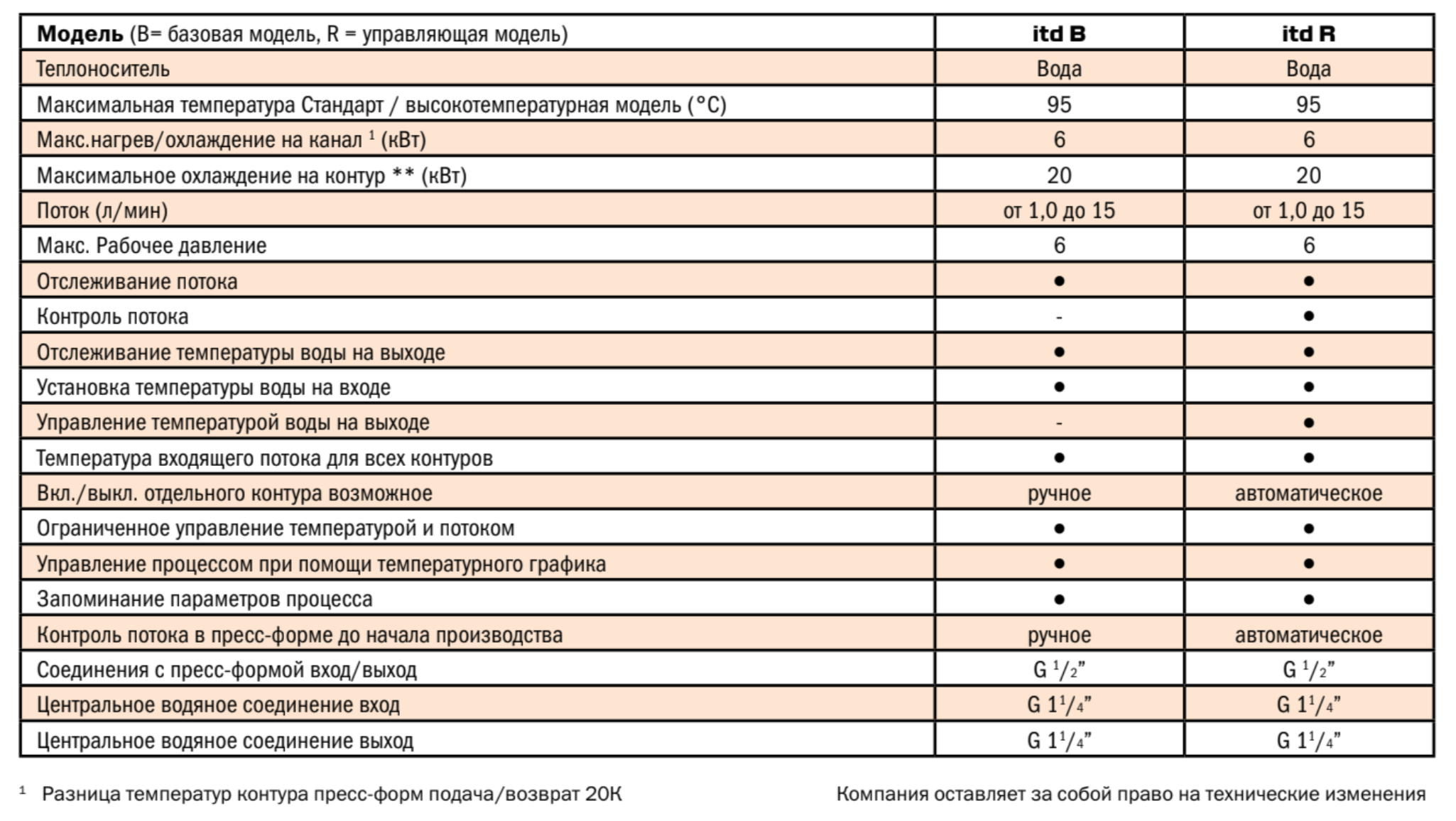

Основные данные/характеристики:

• Модульный, постоянный многоконтурный контроль температуры
для сегментов пресс-форм принагреве и охлаждении
• Индивидуальное термостатирование до 128 контуров
• Высокоэффективное прямое охлаждение
• Без насоса/нагрева/теплообменника = минимизация износа
расходных материалов = оптимизация наличия
• Опциональный температурный контроль/регулирование через
возвратный или внешний сенсорный клапан в пресс-форме

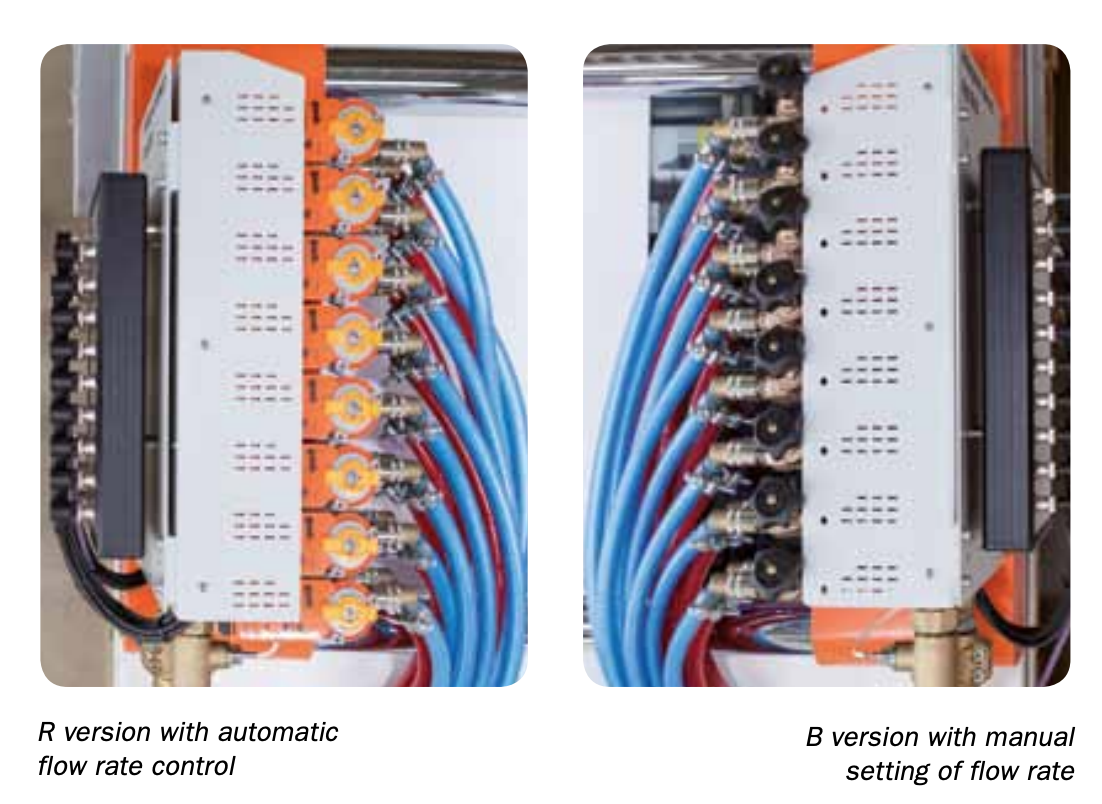

• Установка и отслеживание потока (модель В)
• Установка и регулирование потока (модель R)
• Опциональный температурный контроль/регулирование через
возвратный или внешний сенсорный клапан в пресс-форме
• Проверка пресс-формы через давление воды и измерение потока
• Пневматический дренаж контуров пресс-формы каскадным или
параллельным соединением(опция)
• Датчик разрыва шланга (опция)
• Вывод инструкций по регулярному обслуживанию
• Графики рабочего процесса
• Управление операционными данными
• Управление сетью данных
• Регулирование соответствующих интерфейсов

Преимущества:

• Высокая безопасность процесса путём отслеживания и регулирования потока в каждом отдельном контуре. Основные параметры определяются, контролируются и регистрируются
• Оптимальное качество изготавливаемых изделий в пресс-форме в течение всего процесса производства
• Дисплей с простым управлением
• Компактное исполнение с использованием блока клапанов
• Простой выбор шлангов и труб
• 3 в 1 – сочетание преимуществ традиционных распределителей воды, импульсных систем охлаждения и постоянно работающих термостатов, исключает недостатки подобных систем
